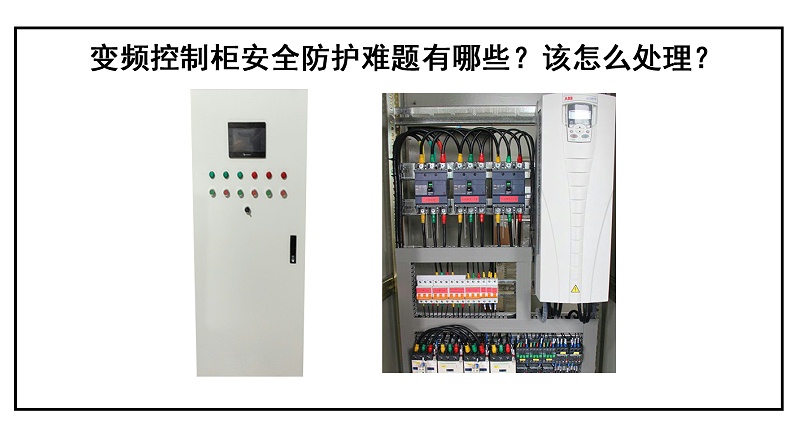

变频控制柜设计方案要点变频器应当安装在控制柜內部，那么变频控制柜防护难题有哪些？该怎么处理？

排热难题

变频器的发烫是由內部的耗损造成的。在变频器中各一部分耗损中关键以主电源电路为主导，约占98%，控制电源电路占2%。为了更好地确保变频器一切正常靠谱运行，务必对变频器开展排热大家一般选用散热风扇；变频器的内窗散热风扇可将变频器的壳体內部排热带去，若散热风扇不可以一切正常工作中，应该马上终止变频器运行；功率大的的变频器还需要在控制柜上添散热风扇，控制柜的风管要设计方案有效，全部进气口要设定盖土网，排风系统顺畅，防止在柜中产生涡旋，在固定不动的部位产生尘土沉积；依据变频器使用说明的自然通风量来挑选搭配的散热风扇，散热风扇安装要留意抗震难题。

干扰信号难题

1、变频器工作中因为整流器和直流变频，周边造成了许多的影响无线电波，这种高频率无线电波对周边的仪表盘、仪器设备有一定的影响，并且会造成高次谐波，这类高次谐波会根据供电系统控制回路进到全部供电系统互联网，进而危害别的仪表盘。假如变频器的输出功率过高占全部系统软件25%之上，需要考虑到控制开关电源的抗干扰性对策。

2、当系统软件中有高频率冲击性负荷如直流焊机、电镀电源时，变频器自身会由于影响而出現维护，则考虑到全部系统软件的开关电源产品质量问题。

防护难题需要留意以下几个方面：

1、防潮防冷凝水：假如变频器放到当场，需要留意变频器柜上边不的有管路法兰盘或别的漏过，在变频器周边不可以有飞溅流水，需要当场柜门防水等级要在IP43之上。

2、 防污：全部进气口要设定盖土网隔绝絮状物脏物进到，盖土网应当设计方案为拆式式，以便捷清理，维护保养。盖土网的网格图依据当场的详细情况明确，盖土网四周与控制柜的相接处要解决严实。

3、耐腐蚀气体：在化工制造行业这类状况比较多见，这时能够将变频柜放到控制室中。

变频器布线标准

电源线与驱动力线务必分离布线：应用模拟量输入数据信号开展远程控制控制变频器时，为了降低模拟量输入受来源于变频器和其他机器设备的影响，请将控制变频器的电源线与弱电控制回路（主控制回路及顺控控制回路）分离布线。间距应在三十厘米之上。即便 在控制柜内，一样要维持那样的布线标准。该数据信号与变频器中间的控制回路经不可超出五十米。

电源线与驱动力线务必各自置放在不一样的金属材料管路或是金属波纹管內部：联接PLC和变频器的电源线如果不置放在金属材料管路内，非常容易遭受变频器和外围设备的影响；另外因为变频器无内嵌的串联电抗器，因此 变频器的键入和输出级驱动力线对外界会造成很强的影响，因而置放电源线的金属软管或金属波纹管一直要拓宽到变频器的控制接线端子处，以确保电源线与驱动力线的完全分离。

1、模拟量输入控制电源线应应用多股绞线屏蔽电缆，电缆线规格为0.75mm²。在布线时一定要留意，电缆线剥线要尽量的短（5-7mm上下），另外对剥线之后的屏蔽掉层要用绝缘胶带包起來，以避免 屏蔽电缆与其他机器设备触碰导入影响。

2、为了更好地提升 布线的简单性和可信性，推荐电源线上应用过线棒接线端子。

变频器的运行和有关主要参数的设定

变频器的设置主要参数多，每一个参数均有一定的挑选范畴，应用中经常碰到因某些基本参数不善，造成变频器不可以一切正常工作中的状况。

控制方法：即速率控制、转矩控制、PID控制或别的方法。采用控制方法后，一般要依据控制精密度，需要开展静态数据或动态性识别。低运行頻率：即电机运行的低转速比，电机在低转速比下运行时，其排热特性很差，电机长期运行在低转速比下，会造成电机损坏。并且低速档时，其电缆线中的电流量也会扩大，也会造成 电缆线发烫。

运行频率：一般的变频器较大频率到60Hz，有的到400 Hz，高频将使电机高速运行，这对一般电机而言，其滚动轴承不可以长期的超量定转速比运行，电机的电机转子是不是能承担那样的向心力。

载波通信频率：载波通信频率设定的越高其高次谐波份量越大，这和电缆线的长短，电机发烫，电缆线发烫变频器发烫等要素是息息相关的。

电机主要参数：变频器在主要参数中设置电机的输出功率、电流量、工作电压、转速比、较大频率，这种主要参数能够从电机出厂中立即获得。

跳频：在某一頻率点上，有可能会产生共振原理，尤其在全部设备较为高时；在控制制冷压缩机时，要防止制冷压缩机的低频振荡点。
